flow3d中文版拥有着多种的物理计算机模型，包括沉淀物冲刷模型，可以模拟出例如桥墩周边的的侵蚀现象。卷气模型，可以模拟出例如流体在流动过程中卷入少量客气的问题。除此之外，还有着浅水模型、船舶运动模型等等。flow3d中文版分享的多网格区块建立技术，使得在不影响其他计算区域网格数量的前提下载，对计算机区域的局部网格加密，多网格区块可采用连接式或槽式网格区块进行网格的建立。同时新版flow3d采用全新的favor技术，使得矩形网格也能描述复杂的几何外形，从而可以高效率并且精确的定义几何外形。更多功能，用户自行下载flow3d中文版探索吧。
flow3d如何安装？

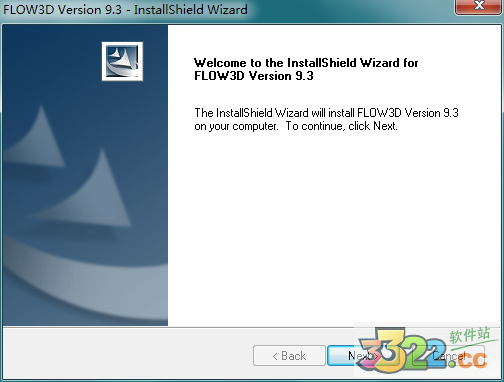

1、点击“setup.exe”程序开始正式的安装，在弹出的界面中点击“next”

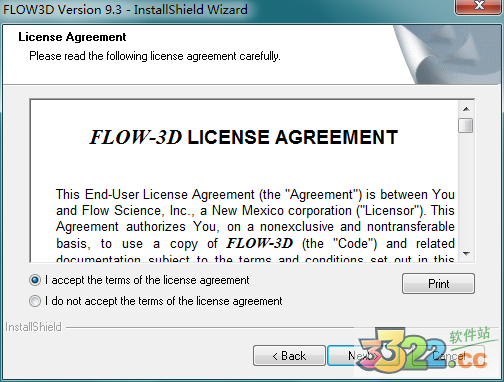

2、勾选“i accept....”然后点击“next”

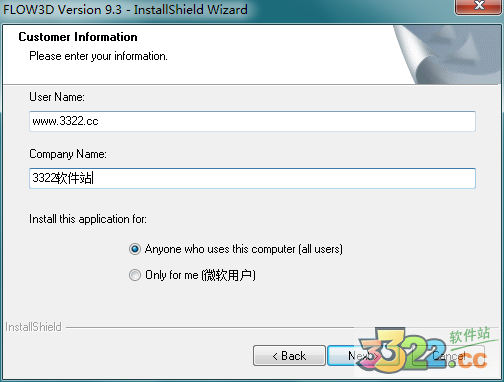

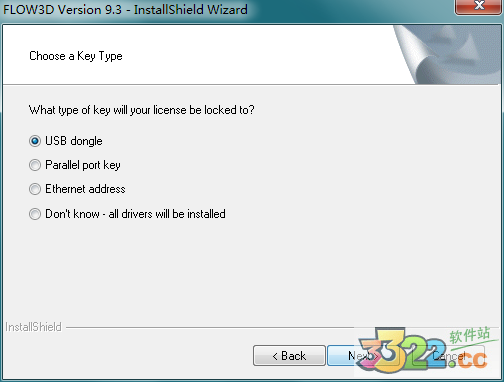

3、这里用户随意输入，完成之后点击“next”

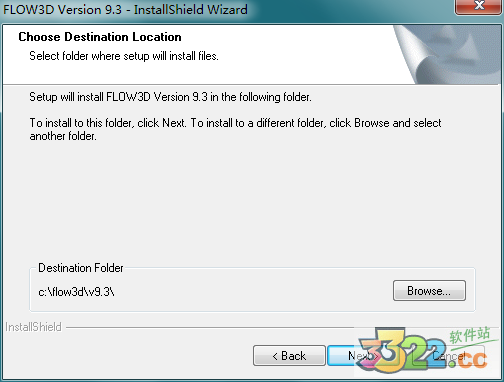

4、选择软件的安装路径，这里有用户自行决定软件的安装路径

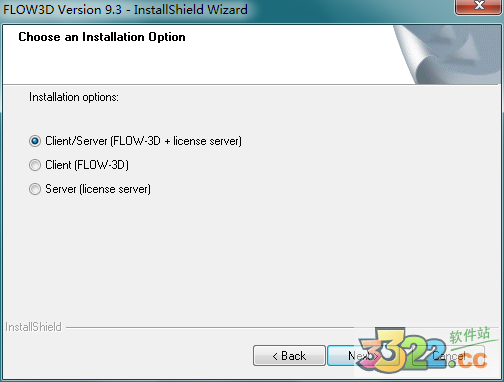

5、默认状态即可，这里建议用户不要随意去选择，以免出现安装完成不能使用的情况
6、默认状态，然后点击“next”

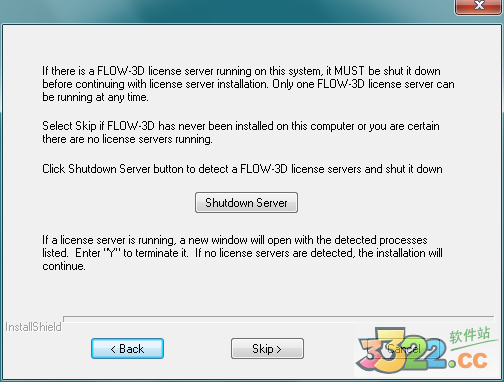

7、点击“skip”

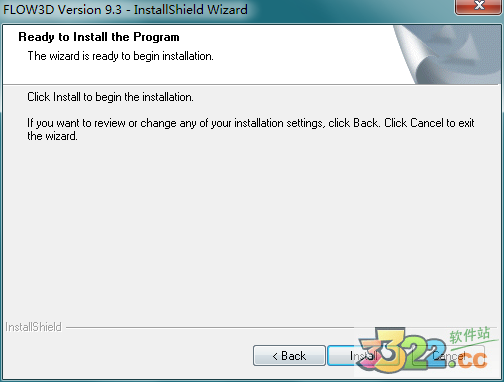

8、点击“install”

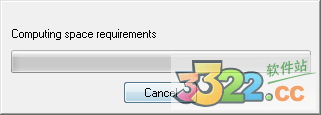

9、安装中.....

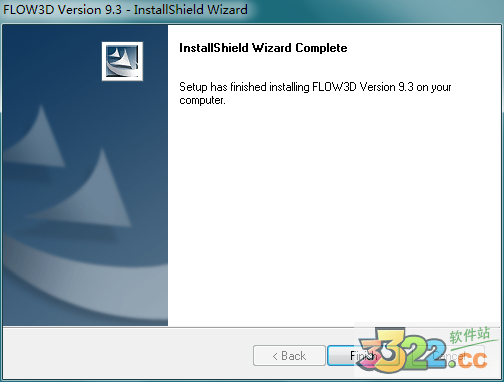

10、安装完成
破解说明
flow3d中文版无需进行繁琐的破解程序，安装完成即为破解
使用教程
一、新建文件

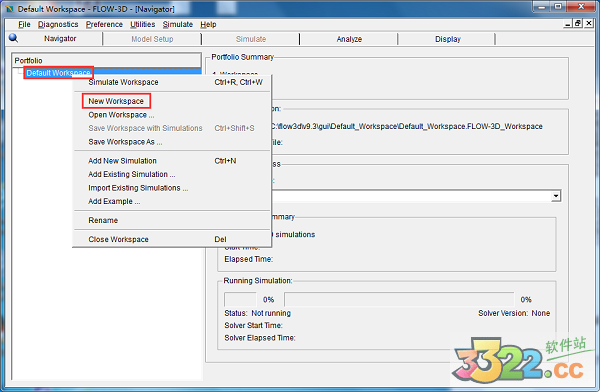

1、鼠标右键点击如下图标示的地方，然后在弹出的界面中点击“new workspace”

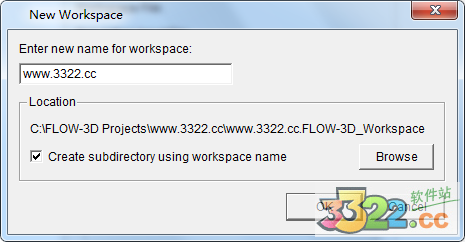

2、输入文件名，然后点击“ok”

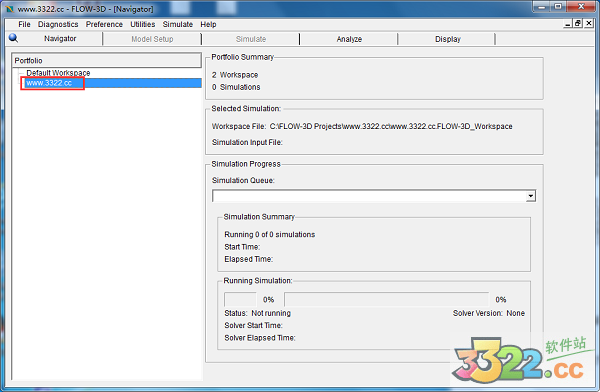

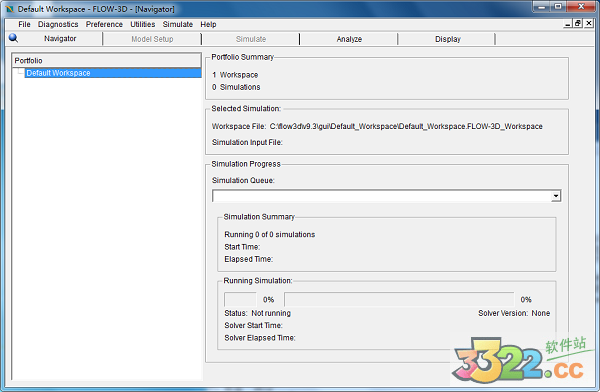

3、新建完成
二、常用命令

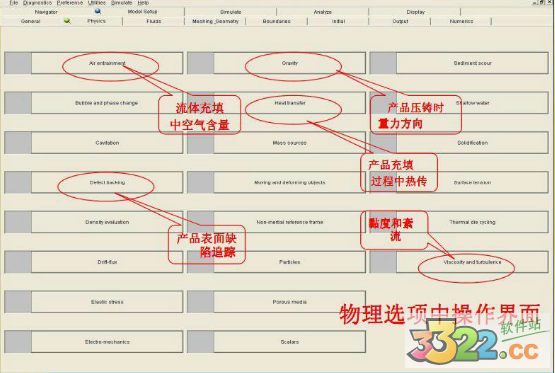

三、物理选项的填写方法
功能介绍
一、新增模型
1、流固耦合模型
流固耦合模型是利用有限元素法来计算流体与固体互制过程中，固体受到周遭流体压力、温度梯度或其他外在条件所造成的应力分布与变形。目前这个模型局限于较小的变形计算
2、热应力演化模型
热应力演化模型是计算金属冷却过程中的应力分布和形状变化。藉由简单的选项设定，可以同时计算模具与凝固金属间应力交互作用。
3、凝固收缩模型
简易的凝固收缩模型（前身为快速凝固收缩模型）可在复合区块网格上执行，并应用于倾斜与离心铸造。而动态凝固收缩模型的功能也在重新加入此版本，并具有更高的精确度与收敛性。
4、铸铁凝固模型
铸铁凝固模型与简易凝固收缩模型合用，可描述铸铁的共晶与近共晶凝固，并计算沃斯田铁、石墨和碳化物的生成。
5、颗粒流模型（包括砂心吹砂）
颗粒流模型可描写颗粒介质行为，模拟砂心吹射的过程
6、透气模具模型
几何对象中新增透气模具选项，在结合绝热气泡模型后，可以用来模拟充填过中孔隙砂心空气排除的过程，而不需要再去启动孔隙流模型。此外配合阀门模型可用于高压铸造充填的分析。
二、新增功能
1、新增的表面造波功能
在原有的造波模型中新增几个不同的造波功能。用户可以利用傅立叶级数展开仿真周期性的非线性波，利用孤立波模拟海啸的运动，或利用不规则造波功能仿真在开放海域的真实波动现象。此外，可以设定初始流场为一周期波动，以减短计算时间加速达到稳定的波动状态。
2、风动效应
可以考虑水库表面随时间变化下风引起的剪应力效应。
3、新增浅水波模型功能
浅水波模型新增独立的选项可以考虑层流与紊流流况，此外可以简单的藉由定义纬度来考虑地球的转动效应。这些新增功能可以让软件用来仿真更大范围的流场。
4、重新设计的质量/动量源模型
在重新设计的质量/动量源模型中，可分别给定不同流体型态、密度、温度，质量或体积流的流体源头，有效的强化模型在不同问题的适用性。
5、水分干燥模型
此版本分享两种模型可进行孔隙材料中的水分变化分析。较简化的模型适合用于充填与凝固过程中的砂心砂模。第二种选择是使用较复杂的气体/液体两项流模型，仿真例如纸、纤维和砂心等孔隙材料的干燥过程。
6、固体溶质溶解模型
这个模型可用来仿真固体溶质的溶解，例如浸泡于液体中的岩盐和结晶药。溶液浓度的改变是根据局部的溶质浓度并考虑到了浮力效应。
7、针对不饱和孔隙介质新增Van Genuchten模型
Van Genuchten模型考虑到压力-饱和度函数，让不饱和孔隙介质的模拟更加完善。
8、利用STL图档定义隔版
STL图档在这个版本可以用来定义隔版，有助于建立复杂几何与薄件。STL图文件数据将转换成阶梯状的形式表示档板
9、固定接触线
液滴可能表面粗糙产生接触线固定，而不是移动到力平衡的位置。这种情况可以启用软件中的新增对象设定（IFOB(n)=1）进行模拟。
10、液体/气体接口上的温度滑动边界设定
FLOW-3D 利用单一温度模型进行两项流问题的模拟，可能会导致两项流接口上过度的温度数值扩散现象，这种现象在网格密度不足以解析温度边界层时特别明显。新增的温度滑动边界模型（类似现有的速度边界滑动模型）可有效降低数值扩散，改善晃动的两项流模拟精确度。
有没有中文版的？
知识兔小编推荐的这款就是中文版啊对网格划分一点资料

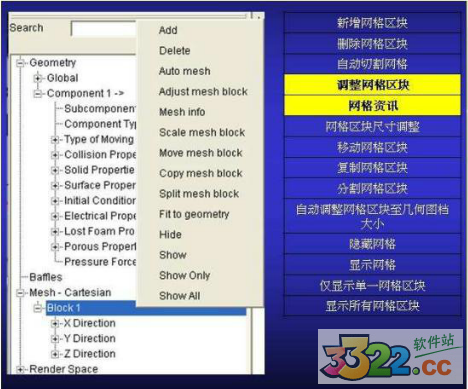

1、进入网格及几何实体菜单，在这个界面下有两个菜单：网格划分（meshing）以及几何实体（geometry）2、点击几何实体按钮，选择左下方添加按钮（ADD），跳出新的对话窗口
3、选择后，点击添加按钮，会跳出一个新的对话框，选择最下面的实体形式：固体、空腔、充填（如是金属液选此项）点OK退出
4、选择SOLIDDATABASE，选择铸型材料
5、然后选择meshing 按钮，开始进行网格划分，关于几何实体的坐标需要进入STLviewer中查看（8.11版），
6、Flow3d的网格划分是通过左侧的meshing tree操作的可以参照STLviewer中xyz方向的数据输入，在输入的时候砂箱要留出吃砂量。7、可以在两个坐标之间添加点，可以在两点之间设定网格大小，例如铸件x方向尺寸为1000、-1000 那么最大两点数据可为130、-130，（此处为CGS单位），输入网格x方向长度，然后可以在130、-130中间添加100、-100点，然后设置不同的网格长度，以使铸件部分表现比较详细
8、划分完毕后转入物理模型设置界面，进行下一步设置
