Osmond PCB使用教程

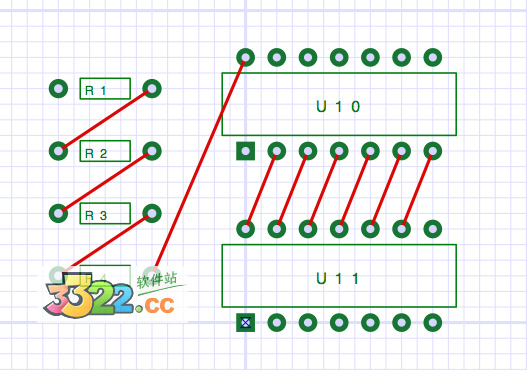

图层1.通过双击 打开Osmond文档Sample1，或者如果Osmond已经在运行，可以通过在File菜单中使用Open ...命令来选择它。应该出现一个新窗口，设计简单，如下所示。该设计有四个电阻（R1，R2，R3，R4）和两个14引脚DIP（U10，U11）。一些垫具有连接路径，表示为红线。
2.要查看更好的视图，请转到“ 视图 ”菜单，然后打开“ 全宽度跟踪”，“ 实心”和“ 显示孔”。当前层是第1层。要进入第2层，请按键盘上的2键。不要按住命令键或任何其他修饰键，只需按2您可以看到，第2层与第1 层类似，但没有连接路径。这是一个四层板，所以您也可以通过按键盘上的3和4键进入第3 层和第4层。现在尝试一下，访问不同图层的另一种方法是单击窗口左下角的图层按钮之一。层按钮可以让您进入第1层到第4层，但也可以访问两个辅助层（A1，A2），前后Silkscreen层（S1，S2）以及前后的Soldermask层（M1，M2 ）。尝试使用图层按钮进入不同的图层。
缩放工具
1.工具调色板是窗口顶部的一组按钮。不点击鼠标，将光标悬停在工具调色板中的每个按钮上。
2.当您将光标悬停在每个工具上时，工具功能的简短描述将显示为工具提示。如文档中所述，可以通过按键盘上的单个键来选择许多工具。当您成为强大的用户时，您将会欣赏这一功能。但是，选择工具的常规方法是单击工具按钮。让知识兔通过点击缩放视图按钮来开始工具课程。
3.请注意，光标现在看起来像放大镜中间有加号。尝试点击R1附近。您将看到视图被放大。按住shift或者选项键。光标现在看起来像放大镜中间有一个减号。随着移按住键，点击R4附近。该视图现在被放大到原来的大小。您还可以通过单击并拖动区域来使用此工具。释放拖动时，放大倍率会更改，以使所选的区域现在填满屏幕。尝试重复使用此工具来实现非常高的放大倍数。使用足够高的放大倍率，您将需要使用滚动条来查看设计的不同部分
选择/移动工具
1.单击R1的左侧或右侧垫，并将其拖动到其他位置。拖动时，部件的轮廓将跟随光标。然而，垫的中心总是捕捉到最近的十字路口。完成拖动后，R1将在新位置重新绘制。请注意，连接R1与R2的路径仍然连接。接下来，尝试移动U10或U11。请注意，所有路径都保持连接。如果您移动零件，然后改变主意，可以通过在编辑菜单中选择撤消命令来撤消操作。几乎所有的工具操作都可以这样撤销。在第一个例子中，栅格最初设置为50 mil的间距，所有的焊盘都是栅格交叉。如果需要，知识兔可以修改网格来实现更灵活的定位。电阻器的焊盘直径为62密耳。如果知识兔想将电阻尽可能靠近在一起，但是仍然在焊盘之间留下15密耳间隙。这将要求从一个焊盘的中心到下一个焊盘的中心的距离为77密耳。让知识兔这样做在网格菜单中，选择自定义...命令。这将打开网格对话框，
2.取消选中“等于X和Y间距”按钮，将Y间距更改为77密耳。对话框现在应该是这样的

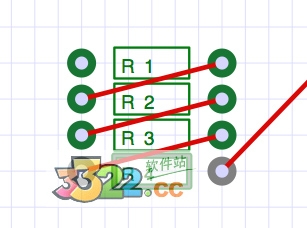

3.现在移动所有的电阻，使它们靠近在一起，并且都在网格交叉点上。结果应该是这样的
选择工具
1.您可以使用此工具来选择一个或多个组件。尝试通过点击其中一个垫来选择R1。

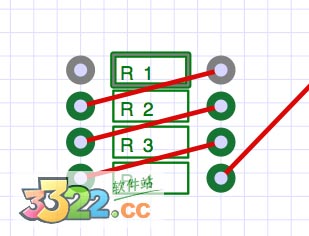

.请注意，所选零件的轮廓突出显示，并且它们的垫变灰。通过按住shift键并在其中一个R2的垫中单击将R2添加到选择。

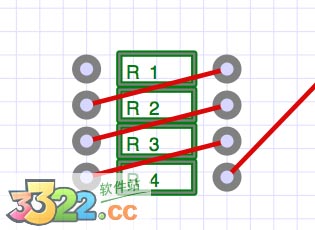

2.要取消选择所有部件，请点击所有焊盘以外的任何位置。尝试选择所有电阻，方法是点击其上方的所有焊盘并拖动选择矩形，使其至少包含一个每个电阻的焊盘。释放拖曳时，所有电阻应如下所示选择
3.如果您单击一个焊盘并拖动，您将看到所有的电阻都作为一组移动
翻转工具
1.点击Flip Parts工具
零件可以在板的正面或板的背面。使用此工具可以将板的一面翻转到另一侧。尝试通过点击它的垫来翻转设计中的一个部分。请注意，零件轮廓的颜色变化，连接路径保持连接。在翻转部件时，Osmond程序将始终保持连接路径的连接。因此，如果已经有连接路径，则不可能翻转表面安装部件。操作零件的这一章结束。关闭视图而不保存设计。知识兔将在下一章中看到略有不同的设计。

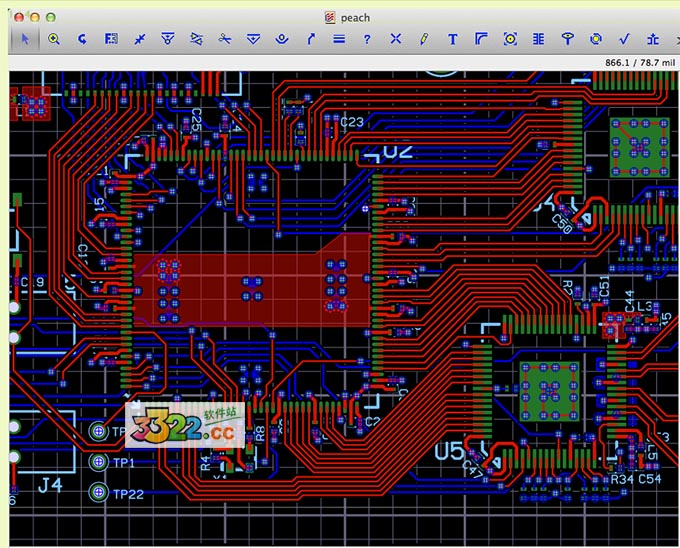

Osmond PCB软件特色
1.有时您可能希望在公制单位工作。在其他时候，帝国单位可能会被优先。奥斯蒙德支持两者。您甚至可以在同一设计中与公制和英制单位一起工作，从一个到另一个设备无缝切换，以满足您的需求。2.如果您从原理图捕获应用程序中引入设计，Osmond将导入零件列表和网络列表，并在整个设计过程中保持对指定设计规则的遵守。但是，您也可以从没有零件列表或根本没有网络列表开始，并以完全非正式的方式生成设计。奥斯蒙德支持您的设计风格，无论它是什么。
3.当然，奥斯蒙德分享的工具可以让您移动和重新定位零件，连接和路线轨迹，修改现有的轨迹，以及编辑垫和垫堆叠。但您也可以使您的踪迹弯曲，并使用Mac字体库中的字符制作PCB标签。
4.奥斯蒙德分享了一个灵活的网格来帮助您指导工作。但您也可以导入任何PDF文档作为背景图像。如果您需要将您的设计与现有的机械制图相匹配，或者如果需要部分回溯现有的设计，则可以特别方便。
5.集成到Osmond是一个零件编辑器，可让您轻松定义新零件类型或修改现有零件类型。支持通孔和表面安装部件，还支持圆形，椭圆形和矩形垫形状。
6.Osmond通过几种方法支持地面或信号平面，还允许您定义任意铜洪泛区域。
7.除了信号层之外，奥斯蒙德分享了两个丝印层，两个焊接掩模层和两个辅助层，您可以使用它们来显示尺寸或特殊的制造注释。
8.为了进一步增强您的设计能力，Osmond使用非常强大的Lua编程语言分享脚本支持。
更新日志
修复了导致Gerber焊膏文件中旋转垫片呈错误的错误。下载体验
